Neue Systembaureihe für Regenwassermanagement, Wasserspeicherung und Unterflurbewässerung

Ein Beitrag zur klimaresilienten Stadtentwicklung

Regenwassermanagement im Wohnungsbau © INTEWA

Einleitung

Die direkten Auswirkungen der zunehmenden Flächenversiegelung machen sich überall bemerkbar. Am auffälligsten sind die steigenden Kosten für die Regenwasserableitung sowie Hochwasserschäden. Im Laufe der letzten Jahre hat jedoch ein Prozess des Umdenkens stattgefunden. Die alten Ziele einer zentralen Behandlung von Niederschlagswässern werden revidiert. Der Gedanke der dezentralen Versickerung am Entstehungsort setzt sich immer weiter durch und wird zu einem wesentlichen Bestandteil einer nachhaltigen Regenwasserbewirtschaftung – zum Wohle der Bürger und der Umwelt.

Zunehmend werden die dezentrale Versickerung und Rückhaltung vor Ort auch von behördlicher Seite gefordert. Immer mehr Städte und Gemeinde fordern und fördern diese Maßnahmen teilweise durch günstigere Abwassergebühren, durch eine Befreiung von der Abgabe für Regenwasser oder durch einen Zuschuss für Entsiegelungs- und Versickerungsmaßnahmen, dem sogenannten „Regenwassermanagement".

Die Kombination des Regenwassermanagements mit einer Wasserspeicherung für eine spätere Nutzung im Gebäude oder zur Bewässerung oder Kühlung der Umgebung sind bislang kaum eingesetzte Bestandteile einer nachhaltigen Wasserbewirtschaftung. Eine solche Kombination des Regenwassermanagements mit Nutzungs- und Speichermöglichkeiten kann jedoch die Effizienz dieser nachhaltigen Technologien deutlich steigern. In diesem Kontext beleuchtet dieser Beitrag dabei eine neue, innovative, modulare Systembaureihe mit Tunnelelementen aus Kunststoff, welche kostengünstig und einfach umsetzbare Lösungen zur Kombination von Regenwassermanagement, Wasserspeicherung und Unterflurbewässerung nun ermöglichen soll.

Eine Komponente als Grundbaustein

Der Kern der Technologie ist der DRAINMAX Tunnel, ein leichtes, Kunststoff-Halbschalenelement mit 1,6 m³ Fassungsvermögen, offenem Boden und seitlichen Öffnungen, das ein unterirdisches Hohlvolumen zusammen mit dem Verfüllmaterial schafft. Das Gesamtsystem ist dabei zugelassen durch das Deutsche Institut für Bautechnik (DIBt) für eine Schwerlastklasse von 60 t (SLW 60).

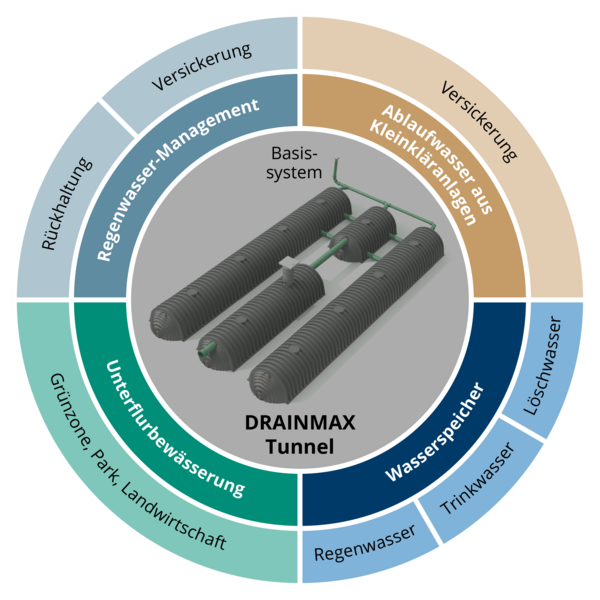

Modulare Regenwassermanagement – Anwendungen © INTEWA

Die einzelnen Tunnel zeichnen sich durch ihr geringes Gewicht von 38 kg aus, was die schnelle Verlegung durch zwei Personen ermöglicht. Durch die optimierte Fertigung im Spritzgussverfahren, die Stapelbarkeit und somit minimale Transport- und Lagerkosten, ist die Technologie mit einem Preis von unter 190,00 € pro Kubikmeter Speichervolumen sehr günstig. Die Elemente werden überlappend in Reihen verlegt, mit Geotextil-Vlies und Geotextil-Gewebe geschützt, und seitlich sowie oberhalb mit geeignetem Füllmaterial verdichtet. In Verbindung mit EPDM-Folien und Folienschutz durch Vlies und Gewebe entsteht ein Wasserspeicher. Der Boden dieser Systeme kann mittels Hochdruckspüldüse gereinigt werden. Hierdurch ist die Versickerungsleistung auch langfristig gewährleistet.

Ein System – zahlreiche Anwendungen – fertige Pakete

Aus den einzelnen Tunneln können modular verschiedene Anwendungen, wie: Regenwasserversickerung– und -rückhaltung, die Speicherung von Regen- oder Löschwasser, Versickerung von Ablaufwasser aus Kläranlagen oder die Unterflurbewässerung konstruiert werden.

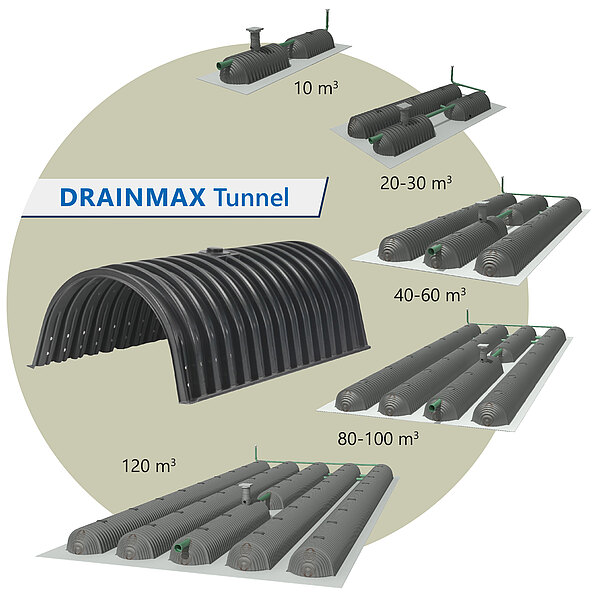

Für Systemgrößen bis 120 m³ gibt es fertige Pakete auf Palette. Planung, Lieferung und Installation sind so viel schneller möglich. Größere Speicher werden gekoppelt.

Anwendung: „Unterflurbewässerung mit kapillarem Aufstieg"

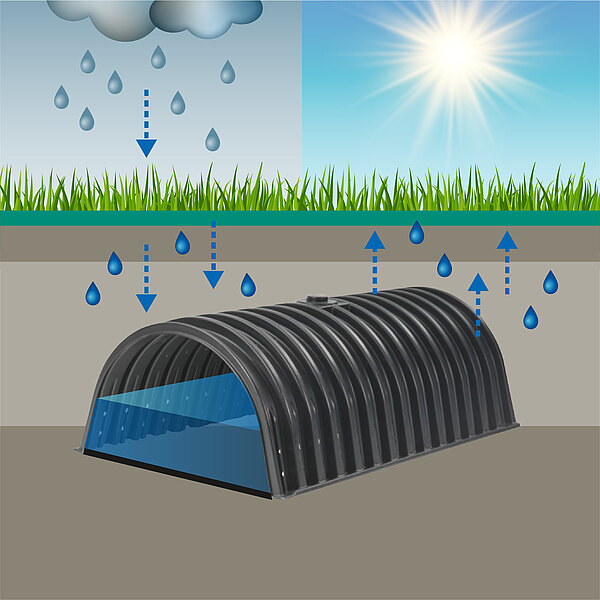

Unterflurbewässerung mit kapillarem Aufstieg © INTEWA

Die Anwendung „Unterflurbewässerung" vereint Retention, Versickerung, Verdunstung, Reinigung und Bewässerung in einem einzigen, unterirdischen System. Niederschlagswasser wird flächig gespeichert und steigt anschließend durch den kapillaren Effekt ohne Pumpenenergie nach oben – zur Bewässerung von Grünflächen und Kühlung der Umgebung durch Verdunstung. Das System ist interessant für begrünte kommunale, gewerbliche oder landwirtschaftliche Flächen und leistet einen Beitrag zur klimaresilienten Schwammstadt.

Vorteile

Bewässerung durch kapillaren Aufstieg
Bis zu 100 % Höhere Ernteerträge und 50 % Wassereinsparung in der Landwirtschaft
Kühlung & Mikroklima-Stabilisierung durch Verdunstung bis zu 7°C
Regenwasser-Retention & Schutz vor Überflutung
Reinigung von verschmutztem Niederschlagswasser

Anwendung: „Versickerung"

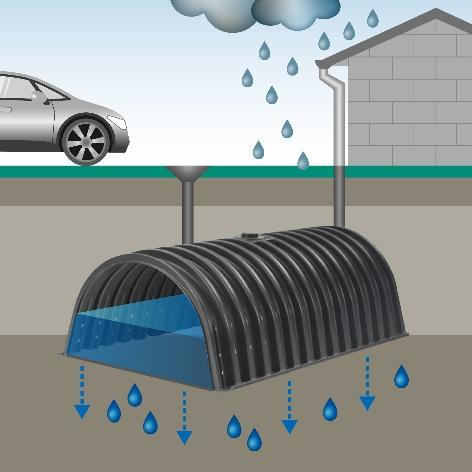

Versickerung von Regenwasser oder Ablaufwasser aus Kläranlagen © INTEWA

Bei der Anwendung „Versickerung von Regenwasser und Ablaufwasser aus Kläranlagen", durchläuft das Wasser zunächst den integrierten Sedimentations- Filter- und Abscheidebereich, wird anschließend in den großvolumigen Tunneln gepuffert und danach in den Boden versickert. Ist das Monitoring -System installiert, erfährt der Betreiber der Anlage über eine Browserplattform Informationen über den Schlammstand und Versickerungsleistung seiner Rigole. Über den integrierten Kontroll- und Reinigungsschacht kann die Wartung erfolgen.

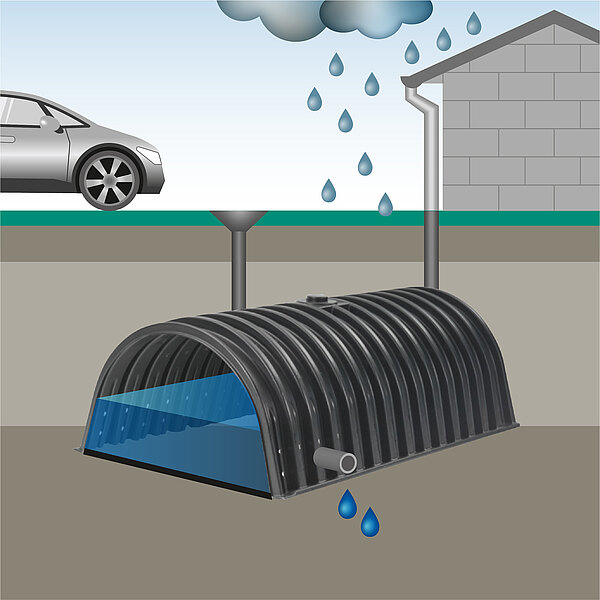

Anwendung: „Regenwasserrückhaltung"

Auch bei der „Retentionsanwendung" sorgt der integrierte Sedimentations- Filter- und Abscheidebereich für die Reinigungsleistung direkt im System – ohne zusätzliche Schächte. Die Systeme werden in einem Becken installiert, welches mit einer EPDM Folie abgedichtet wird. Bei den fertigen Paketen werden diese Folien aus einem Stück ab Werk geliefert. Somit entfällt vor Ort ein Verkleben oder Verschweißen. Dies garantiert die Wasserdichtigkeit.

Anwendung „Wasserspeicher"

Auch bei der Anwendung „Wasserspeicher" werden die Tunnel in einem Becken installiert, welches mit einer EPDM Folie aus einem Stück, ohne Verkleben oder Verschweißen, abgedichtet wird. Neben der Speicherung von Regenwasser können die Systeme auch zur Löschwasserbevorratung eingesetzt werden. Die Löschwassersysteme sind in Anlehnung an die DIN 14230 ausgeführt. Die neuartigen Wasserspeicher werden auf Paletten angeliefert und können somit fast überall installiert werden. Die Transport- und Lagerkosten sind minimiert.

Integrierte Vorreinigung und Drosselablauf

Die Vorreinigung im Regenwassermanagement ist wichtig, um Schadstoffe und Verunreinigungen aus dem Dach- oder Straßenablaufwasser zu entfernen. So werden Umwelt und Gewässer geschützt, Versickerungsanlagen vor Verstopfungen bewahrt und technische Anlagen geschont. In vielen Gebieten sind Vorreinigungsmaßnahmen inzwischen vorgeschrieben.

In Deutschland sind unter anderem folgende Regelwerke zu beachten:

Merkblatt DWA-M153
Seit Dezember 2020: DWA-A102
Seit Oktober 2024: DWA-A138

Regenwasserbehandlung DWA-A102 vs. DWA-M153 vs. DWA-A138-1

Eine grundlegende Änderung bei der DWA-A102, ist die Einteilung der Anschlussflächen in nur drei unterschiedlich stark belastete Kategorien. Eine weitere Unterteilung findet nach der Nutzungsart der Flächen statt. Bei der Rückhaltung von Schadstoffen können in der in der Prüfung nach DIBt: „DIBt ZG_Niederschlagswasserbehandlungsanlagen_Teil_1_Mai_2023" folgende Parameter geprüft werden:

Partikelrückhalt (AFS)
Kohlenwasserstoffrückhalt (MKW)
Schwermetallrückhalt, Zink und Kupfer
Rücklöseverhalten von Schwermetallen bei Einwirkung von Tausalzen

Bild 09 : Sedimentations- Filter- und Abscheidereinbausatz

Im DRAINMAX System kann das Wasser gering verschmutzter Flächen, wie Dachflächen, direkt an den in das System integrierten Sedimentations-, Filter- und Abscheidebereich angeschlossen werden. Das Besondere ist, dass dieser Bereich auch für die Wasserspeicherung genutzt wird. Soll auch Ablaufwasser verschmutzter Flächen, wie Straßenablaufwasser, eingeleitet werden, kann dies über die Geländeoberfläche über die belebte Bodenzone erfolgen. In diesem Fall wird das System oder Teile des Systems als Mulden-Rigolen System ausgelegt. Auch hier ist eine Kombination mit der Ausführung als Unterflurbewässerungssystem eine interessante Lösungsmöglichkeit für die Praxis.

Bei der Rückhalteanwendung ist im System bereits eine Ablaufdrossel mit einem Drosselvolumen bis 20 l/s bereits im Standardpaket enthalten. Ein separater Schacht wird somit nicht mehr benötigt.

I-Connect Fernüberwachung

Jedes Regenwasser-Management- und Speichersystem ist ohne Monitoring in der Regel halbjährig zu überwachen und beinhaltet folgende Maßnahmen:

Sedimentations- und Filterbereich auf Schlammgehalt mittels Peilstab prüfen
Sedimentations- und Filterbereich auf Dichtheit prüfen
Vorfilter auf Durchfluss und Verschmutzung prüfen
Drosselablauf auf Gängigkeit, Verschmutzung oder Verblockung prüfen
Bei Speichern: Wasserstand und Dichtigkeit prüfen

Diese Überprüfung muss i.d.R. von zwei Mitarbeitern durchgeführt werden. Um diese Problematik zu lösen und Kosten für den Betreiber einzusparen, ist für die DRAINMAX Systeme die Fernüberwachung verfügbar.

Um die Systeme überwachen und fernwarten zu können, werden sie mit Sensoren ausgestattet, die die Daten an eine zentrale Steuereinheit liefern. Über eine Web - Applikation können sich die Anlagenbetreiber nun sämtliche Daten, wie z.B. die Versickerungsleistung, Drosselleistung, Schlammstand und Füllstand ihrer Anlage online ansehen und werden über einen etwaigen Wartungsbedarf informiert. Dies kann sich innerhalb von ca. 5 Jahren amortisieren und erhöht zudem die Anlagesicherheit.

Zusammenfassung und Ausblick

Die vorgestellte neue Systembaureihe markiert einen signifikanten Fortschritt für die moderne Schwammstadt. Das System bietet eine innovative Baukastenlösung mit nur wenigen Komponenten, die für verschiedene Anwendungen bisher einzigartig ist. Dies bietet Planungssicherheit für Betreiber, Planende und ausführende Parteien. Die Systeme integrieren Vorreinigung, Kontrolle, Spülung und Drosselung direkt in das Speichersystem. Dadurch werden zusätzliche Schachtelemente überflüssig, was zu ungefähr 30 % Kosteneinsparungen führt. Die neue Systembaureihe zeichnet sich auch durch eine Vereinfachung bei der Installation aus, was zu einer deutlichen Zeitersparnis führt. Durch die Standardisierung von Paketgrößen (10 bis 120 m³ und deren Vielfaches) als Lagerware, werden logistische Abläufe optimiert, was zu einer schnelleren Lieferbereitschaft führt. Die neue IoT-Lösung ermöglicht die Fernüberwachung spart Kosten für die Wartung und den Betrieb.
